Аспиратор уже выбран, отделка закончена — и выясняется, что слив оказался выше нужной отметки, для управления не проложен кабель, а фильтр нельзя снять без демонтажа шкафа. Такой сценарий можно предотвратить: согласовать оборудование, коммуникации и порядок проверки до того, как трубы скроются в полу и стенах.
Начните с монтажного задания для конкретной системы. В нём должны быть нагрузка, место агрегата, схема сепарации, все подключения и критерии приёмки. Предусмотрите две контрольные точки: проверку открытых коммуникаций до зашивки и проверку всей системы после подключения установок. Результат каждого этапа фиксируйте письменно.
01 / Исходные данные
Что нужно определить до начала отделки
Количество кресел описывает только число подключений. Для подбора аспирации нужно знать, сколько рабочих мест используют её одновременно, какими инструментами и в каком режиме. План расширения тоже включают в исходное задание.
| Исходные данные | Зачем нужны | Кто подтверждает |
|---|---|---|
| Посты и одновременная работа | Определить текущий и будущий сценарии нагрузки. | Руководитель и главный врач. |
| Модели и комплектации установок | Проверить подключения, управление и совместимость. | Поставщик установок или сервисный инженер. |
| Существующая сепарация | Установить, где воздух отделяется от жидкости. | Инженер после изучения схемы и осмотра. |
| План помещений и трасс | Учесть расстояния, повороты, перепады высоты и доступ. | Проектировщик по актуальным обмерам. |
| Режим работы и расширение | Согласовать загрузку, обслуживание и будущие изменения. | Клиника совместно с поставщиком. |
Сепаратор разделяет поступающие воздух и жидкость. Его расположение влияет на устройство трубопровода и слива. Краткое объяснение сухих и влажных систем есть в руководстве по выбору стоматологического аспиратора.
Соберите одну согласованную версию плана с датой и перечнем оборудования. Если меняется модель установки или расположение кресла, возвращайте план на проверку до продолжения строительных работ.
02 / Техническая зона

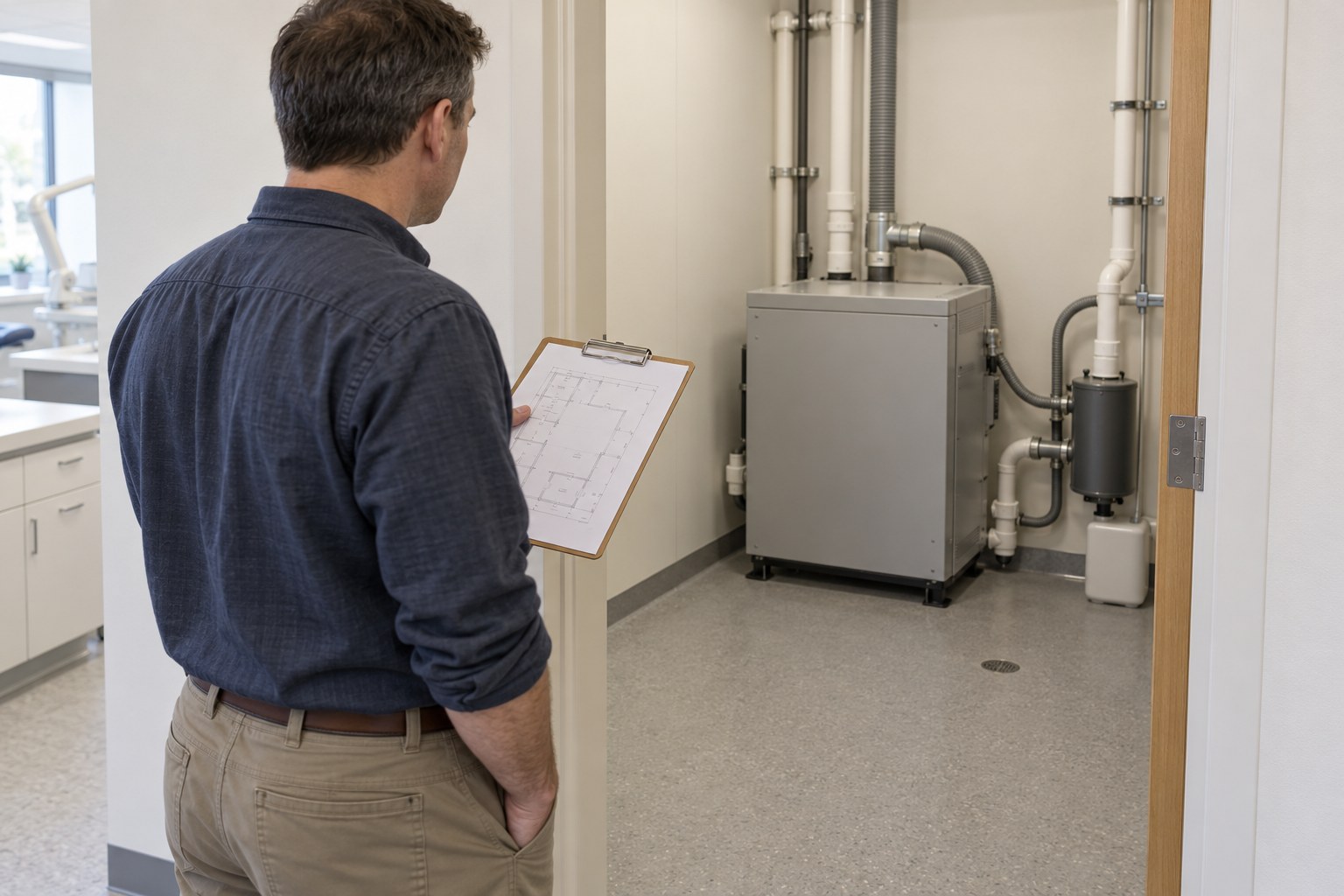

Где разместить аспирационный агрегат
Место оценивают вместе с маршрутом труб. Удалённое помещение может снизить слышимость оборудования в кабинете, но усложнить трассу. Близкое размещение сокращает её длину, однако требует внимания к шуму, теплу и сервисному доступу.
На плане покажите не только габариты корпуса, но и пространство для открывания крышек, снятия фильтров и обслуживания соединений. Проверьте, можно ли занести и впоследствии заменить агрегат: после отделки проход могут перекрыть мебель или дверной проём.
Шумоизоляцию, воздухообмен и отвод тепла согласуют одновременно. Зазоры, допустимые условия среды и требования к вентиляции берут из инструкции выбранного исполнения. Универсального расстояния «до ближайшей стены» для всех аспираторов нет.
Например, Cattani Turbo-Smart A представлен в каталоге в исполнении без кожуха. Это повод заранее уточнить размещение и состав поставки. Нельзя считать, что любой мебельный шкаф заменит предусмотренное изготовителем решение.
На приёмке оцените шум и вибрацию также в соседнем рабочем помещении. Паспортная характеристика машины не описывает полностью результат её размещения в вашей клинике.
03 / Подключения
Какие коммуникации согласовать
В монтажном задании нужны отдельные обозначения каждой линии. Слова «розетка и слив будут» не задают ни положения выводов, ни способа подключения, ни условий работы системы.
Аспирационный трубопровод
Укажите маршрут от установок к агрегату, ответвления, материал и сечения, повороты и высотные отметки. Уклоны, допустимые длины и перепады определяют по проекту и документации конкретной системы.
Отвод отделённой жидкости
Покажите точку сепарации и дальнейшее подключение к канализации. Не смешивайте эту линию с воздушным участком аспирации. «Сухой» агрегат не отменяет необходимости отводить жидкость после её отделения у установки.
Выход отработанного воздуха
Согласуйте предусмотренный для оборудования путь отвода воздуха, соединения и необходимые компоненты. Их нельзя заменить первым свободным отверстием в стене или произвольно объединить с другой инженерной системой.
Электропитание и управление
Питание двигателя и сигнал запуска от кресла выполняют разные функции. Специалист проверяет электрические параметры, защиту и соединения по инструкции; проектировщик фиксирует кабельные линии и расположение выводов.
У Cattani Tecno-Jet в указанной комплектации нет кожуха и панели управления. Для такого предложения отдельно проверяют наличие совместимой сепарации и средств управления в общей спецификации.
Координаты выводов сопоставьте с монтажным шаблоном кресла. Подготовка рабочего места подробнее разобрана в статье о монтаже стоматологической установки.
04 / Согласование работ
Как распределить ответственность между поставщиком и строителями
Назначьте со стороны клиники человека, который собирает согласования. Поставщик знает требования оборудования, проектировщик увязывает инженерные решения, подрядчик выполняет работы. Объём ответственности каждого закрепляют в договоре и монтажном задании.
| Этап | Что зафиксировать | Кто участвует |
|---|---|---|
| Подбор | Исходное задание, совместимость, комплектацию и сценарии нагрузки. | Клиника, поставщики аспирации и установок. |
| До прокладки | Монтажное задание и согласованный план всех подключений. | Поставщик и проектировщик; подрядчик получает рабочую версию. |
| До зашивки | Фактическую схему, фото, результаты предусмотренных проверок и замечания. | Подрядчик и назначенный технический специалист. |
| Запуск | Протокол режимов, измерений и устранения замечаний. | Инженер, выполняющий пусконаладку, и представитель клиники. |
| Передача персоналу | Инструкции, порядок ухода, контакты сервиса и запись об инструктаже. | Поставщик или сервис по договору; ответственные сотрудники. |
Что сохранить, пока трассы открыты
На исполнительной схеме — плане фактически выполненных работ — отметьте ответвления, соединения, сечения, высоты и доступные точки обслуживания. Привяжите выводы к постоянным ориентирам помещения, чтобы их можно было найти после отделки.
Сфотографируйте общий маршрут и узлы крупным планом, укажите номера кабинетов и линий. Зафиксируйте отступления от проекта и их согласование. Фотографии помогают найти коммуникации, но не заменяют проверку их пригодности и предусмотренные проектом испытания.
Заранее включите в график осмотр открытых коммуникаций. Закрывать трассы стоит после устранения замечаний и письменного подтверждения этого этапа назначенным специалистом. Это ещё не приёмка работающей аспирации: её проверяют после подключения оборудования.
05 / Пример планирования
Три кресла: два одновременных приёма сейчас, три позже
В учебном примере к системе подключают три установки, но на открытии одновременно работают два врача. Позже клиника планирует третий параллельный приём. В задании нужно описать оба режима.
Текущий этап
Подтвердить работу двух занятых постов при фактической трассе. Уточнить, любые ли два кабинета могут использовать аспирацию одновременно, и включить эти сочетания в план приёмки.
Расширение
Определить, что потребуется для третьего приёма: другая комплектация, дополнительный агрегат или изменение проекта. Оставленные выводы сами по себе не обеспечивают будущую производительность.
Показательный пример — Dürr Dental Tyscor VS 2: карточка различает подключение до трёх установок и работу двух пользователей одновременно. Это объясняет разницу между подключением и нагрузкой, но не подтверждает пригодность модели для любой клиники с тремя креслами.
Попросите поставщика письменно описать переход между этапами и необходимые работы. Сценарий выше помогает составить задание; он не является инженерным расчётом.
06 / Смета
Что включить в стоимость готовой системы
Сравнивайте предложения по одинаковому составу. В цене аппарата могут отсутствовать узлы и работы, без которых его нельзя подключить к выбранным установкам.
- Оборудование: агрегат, сепарация, клапаны, управление, фильтры и принадлежности.
- Коммуникации: трубы, соединения, кабели, слив, отвод воздуха и предусмотренная вентиляция.
- Работы: подготовка места, монтаж, проверки, запуск и устранение замечаний.
- Передача в эксплуатацию: документация, инструктаж и согласованный комплект средств ухода.
- Дальнейшая работа: обслуживание, расходники и резервное решение, если оно требуется клинике.
Для каждой позиции отметьте: включена, оплачивается отдельно или выполняется другим подрядчиком. Отдельно обозначьте условия дополнительных выездов и будущего расширения. Посмотреть исполнения можно в каталоге стоматологических аспираторов, а окончательную смету привязать к согласованному проекту.
07 / Приёмка
Как принять систему после установки
Фраза «мотор включается» не подтверждает работу у кресел. До запуска согласуйте проверяемые режимы, методику, точки измерений и критерии результата. Испытания и проверку защит выполняет специалист по инструкции изготовителя.
Чек-лист помогает организовать приёмку и не заменяет методику изготовителя. Отметки на странице не отправляются на сервер.
08 / Вопросы и ответы
Частые вопросы о подготовке клиники
Можно ли проложить коммуникации до выбора аспиратора?
Можно подготовить план и сравнить варианты. Окончательную трассу и выводы нужно согласовать под выбранное техническое решение. Если рассматриваются несколько моделей, поставщик и проектировщик должны подтвердить совместимость подготовленных коммуникаций с каждой из них.
Достаточно ли предусмотреть розетку и слив?
Нет. Нужны аспирационная линия, согласованный отвод воздуха, управление, условия размещения и доступ для обслуживания. Набор соединений зависит от оборудования, сепарации и стоматологических установок; его фиксируют в монтажном задании.
Что делать перед подключением ещё одного кресла?
Повторно проверить одновременную нагрузку, возможности агрегата, сепарации и трассы. Затем согласовать изменения и испытать новый режим. Свободный патрубок не подтверждает, что система рассчитана на дополнительного работающего пользователя.
Когда обследовать существующую трассу?
До замены оборудования, увеличения нагрузки или изменения расположения установок, особенно если фактическая схема неизвестна. Инженер определит объём обследования. Обещание сохранить старые трубы имеет смысл после проверки их состояния и совместимости с новым решением.
Чем подтверждается готовность системы к работе?
Результатами согласованной приёмки: протоколом запуска и измерений, фактической схемой, устранением замечаний, препятствующих эксплуатации, и переданными инструкциями. Подписанная накладная подтверждает поставку, но сама по себе не описывает качество подключения и работу системы у кресел.
Готовое задание поставщику
«Готовим клинику по адресу ___. Подключаем ___ установок, модели ___. Одновременно работают ___ постов; после расширения — ___. Сепарация сейчас: ___. План с размерами, отметками и местом агрегата прилагаем. Нужны подтверждение совместимости, монтажное задание, полная спецификация и смета. Просим определить ответственных, проверку коммуникаций до зашивки, режимы приёмки и комплект передаваемых документов».
