Стоматологический операционный микроскоп
ALLTION AM-2000 — точная оптика, увеличенное рабочее поле и продуманная эргономика

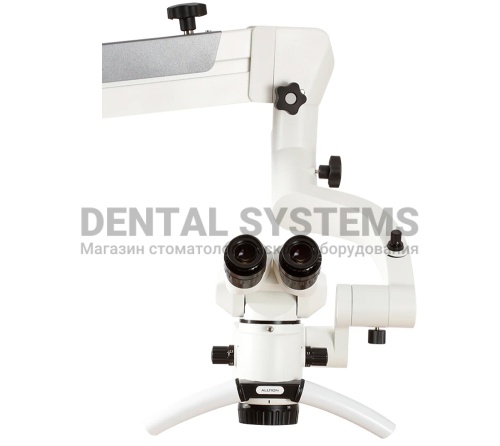

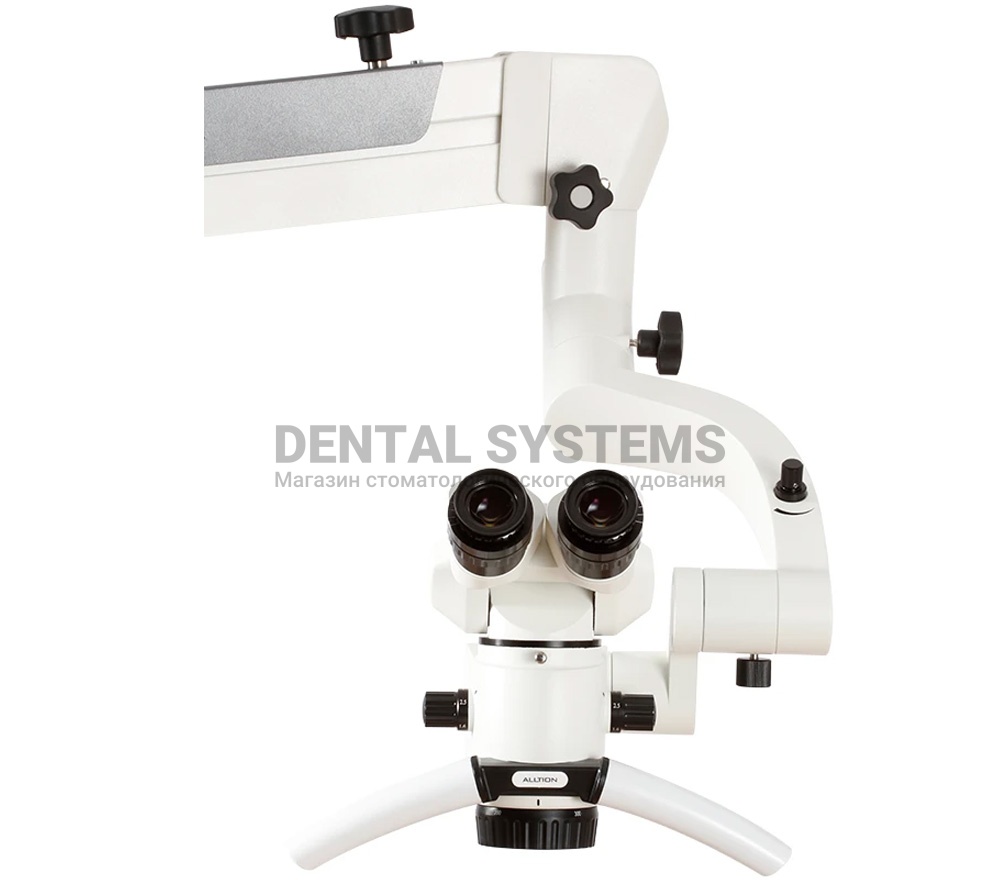

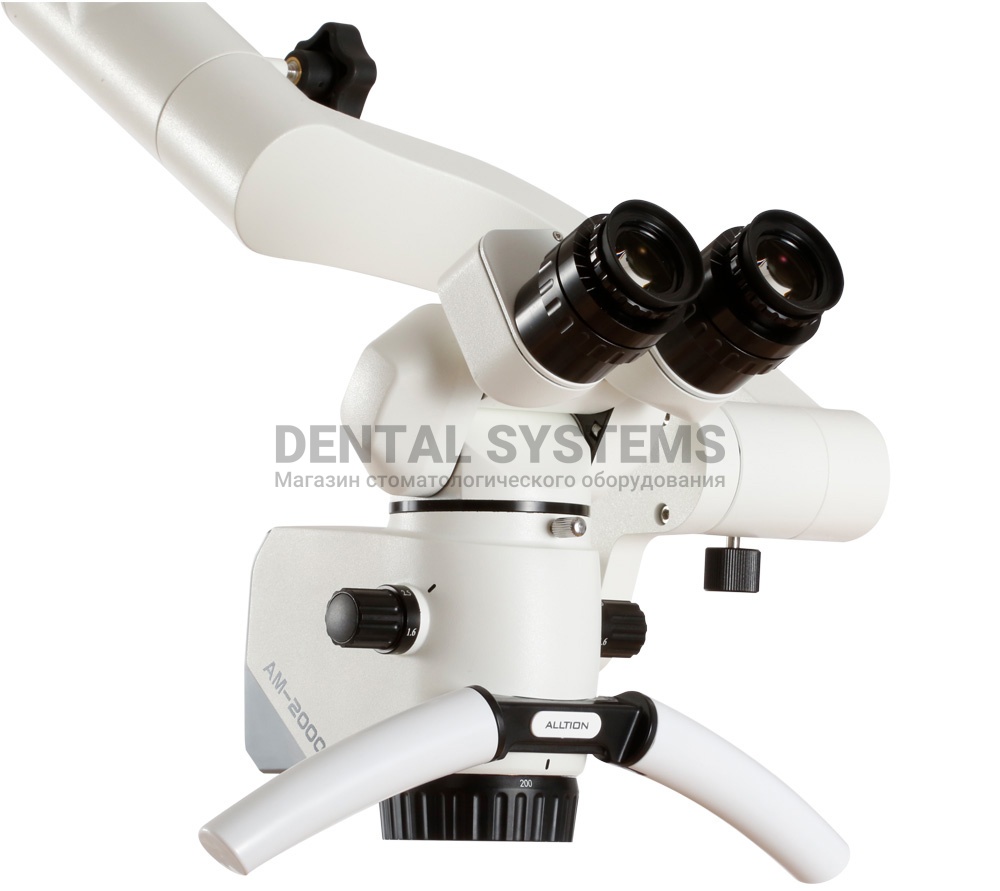

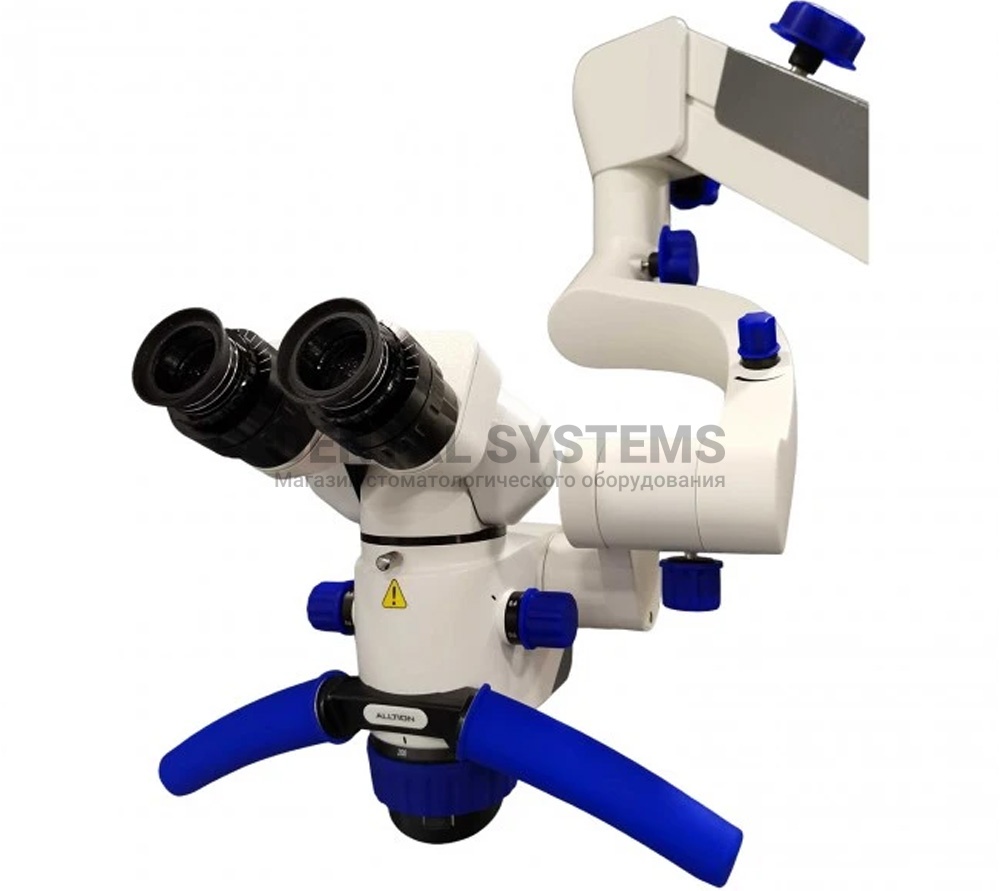

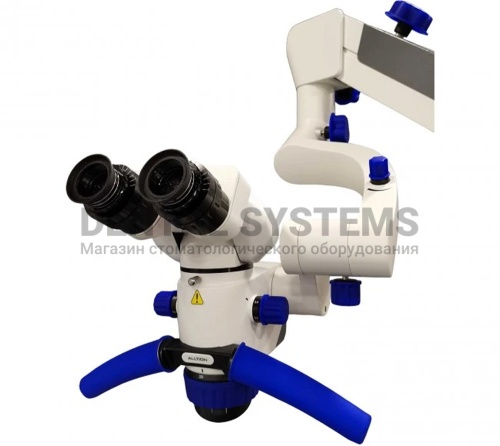

ALLTION AM-2000 — операционный стоматологический микроскоп,
рассчитанный на работу в тех клинических ситуациях, где врачу необходимо хорошо различать
мелкие анатомические структуры и контролировать рабочее поле под увеличением.
Модель сочетает пятиступенчатую систему увеличения, апохроматическую оптику,
светодиодное коаксиальное освещение, регулируемое рабочее расстояние и возможность
дооснащения системой фото- и видеодокументирования.
5 ступеней
ручного оптического увеличения для разных этапов лечения
до ≈21×
максимальное увеличение в конфигурации с объективом F250
LED
яркое направленное освещение непосредственно в рабочую область
50–75 мм
диапазон регулировки межзрачкового расстояния
01
Для чего стоматологу нужен ALLTION AM-2000
Использование стоматологического микроскопа меняет сам принцип визуального контроля:
врач рассматривает рабочую область не только при более высокой освещенности, но и
под оптическим увеличением. Это особенно важно при работе с небольшими структурами,
сложной анатомией корневых каналов, краями реставраций, трещинами, устьями каналов
и другими деталями, которые трудно полноценно оценить невооруженным глазом.
ALLTION AM-2000 относится к серии операционных микроскопов с ручным
пятиступенчатым изменением увеличения. Врач может выбирать сравнительно небольшой
коэффициент увеличения для общего обзора и постепенно переходить к более высокой
кратности при выполнении точных манипуляций.
Такая схема удобна в повседневной стоматологии: микроскоп не заставляет постоянно
работать на максимальной кратности. Напротив, увеличение выбирается в зависимости
от конкретного этапа лечения, размера рабочей зоны и требуемой детализации.
Визуальный контроль
Оптика помогает рассматривать мелкие структуры непосредственно в процессе
лечения, а не только после выполнения процедуры.
Освещение по оптической оси
Свет направляется в область наблюдения, что особенно полезно при работе
в глубоких и узких участках.
Рабочая поза врача
Регулировки микроскопа позволяют адаптировать положение оптики к врачу
и пациенту, уменьшая необходимость постоянно наклоняться к рабочей зоне.
02
Оптическая система и пятиступенчатое увеличение
В основе AM-2000 используется ручная пятиступенчатая система увеличения.
Переключение ступеней позволяет быстро менять масштаб изображения без сложной
электронной настройки. На небольшой кратности врачу проще ориентироваться
в рабочем поле, а более высокая кратность предназначена для детального осмотра
небольшого участка.
Для конфигурации с фиксированным объективом F250 производитель
указывает следующие значения увеличения:
3,4×
общий обзор
5,3×
рабочее увеличение
8,5×
детальная работа
13,6×
высокая детализация
21×
максимальная кратность
Конкретное итоговое увеличение зависит от используемого объектива и оптической
конфигурации микроскопа. Поэтому при сравнении различных комплектаций AM-2000
значения кратности могут немного отличаться.
Практический смысл нескольких ступеней увеличения:
врачу не требуется выполнять всю процедуру на одной кратности. Можно быстро
перейти от обзора зуба или операционного поля к детальному изучению небольшого
участка, а затем снова вернуться к более широкому полю зрения.
03
Апохроматическая оптика и естественное восприятие рабочей области
В оптической системе ALLTION AM-2000 применяется
апохроматическая технология. Ее задача — уменьшать цветовые
аберрации, возникающие при прохождении света через оптические элементы.
Для врача это означает более естественное визуальное восприятие тканей,
границ и мелких деталей.
В российской спецификации ALLTION также указывается использование
апохроматических линз из оптического сырья Schott.
Оптические элементы имеют многослойное просветляющее покрытие,
предназначенное для повышения светопропускания и уменьшения нежелательных
бликов и рассеянного света.
Высокая детализация
Оптическая система рассчитана на передачу мелких структур с хорошей
резкостью и контрастностью на разных ступенях увеличения.
Работа с цветом
Индекс цветопередачи системы составляет не менее 85%, что важно
при визуальной оценке тканей и реставрационных материалов.
Широкое поле зрения
На меньших ступенях увеличения сохраняется удобный общий обзор,
а высокая кратность используется только там, где требуется детализация.
Диоптрийная коррекция
Окулярная система предусматривает индивидуальную диоптрийную настройку,
позволяя адаптировать изображение под особенности зрения оператора.
04
Вариообъектив: изменение рабочей дистанции без перемещения всего микроскопа
Одно из важных преимуществ расширенной конфигурации AM-2000 —
вариообъектив с регулируемым фокусным расстоянием.
В зависимости от выбранной версии оборудование может оснащаться объективами
с рабочим диапазоном примерно 200–310 мм либо
250–430 мм.
В отличие от объектива с одним фиксированным рабочим расстоянием,
вариоскоп позволяет корректировать фокус в определенном диапазоне.
Это дает врачу больше свободы при выборе положения относительно пациента
и помогает сохранить удобную рабочую позу.
-
можно изменять фокусировку без постоянного перемещения основания микроскопа;
-
легче адаптировать положение оптики к различным зонам полости рта;
-
проще подобрать рабочую дистанцию с учетом роста врача и положения кресла;
-
изменение дистанции помогает сохранить более стабильную посадку оператора;
-
управление вариообъективом предусмотрено непосредственно в зоне рукоятки.
AM-2000 выпускается в различных конфигурациях. Помимо вариообъектива,
для серии предусмотрен фиксированный объектив F250. Точный тип объектива
необходимо учитывать при выборе конкретной комплектации микроскопа.
05
Регулируемый бинокуляр и индивидуальная настройка под врача
Эргономика операционного микроскопа определяется не только подвижностью стойки.
Большую роль играет положение окуляров относительно глаз оператора.
Для серии AM-2000 предусмотрен наклонный бинокуляр с регулировкой
в диапазоне 0–180°, а межзрачковое расстояние регулируется
приблизительно от 50 до 75 мм.
Такая настройка позволяет адаптировать оптическую систему под конкретного врача.
Это особенно полезно в клиниках, где одним микроскопом пользуются несколько
специалистов: каждый оператор может настроить межзрачковое расстояние,
положение бинокуляра и диоптрии.
Бинокуляр 0–180°
Возможность подобрать угол наблюдения в зависимости от положения
пациента и выполняемой процедуры.
Межзрачковая регулировка
Диапазон 50–75 мм позволяет настроить окуляры под индивидуальную
анатомию оператора.
Окуляры
Для серии применяются широкопольные окуляры; стандартная и
дополнительная оптическая конфигурация зависит от исполнения.
Диоптрии
Предусмотрена индивидуальная диоптрийная коррекция, позволяющая
точнее настроить резкость изображения для конкретного пользователя.
06
Светодиодное освещение рабочей зоны
ALLTION AM-2000 оснащается встроенной LED-системой освещения.
Свет направлен по направлению наблюдения, поэтому рабочая зона освещается
именно там, куда смотрит врач через оптическую систему.
Для конфигурации с объективом F250 каталог производителя указывает
освещенность до 80 000 лк. Фактическая освещенность
рабочей поверхности зависит от объектива, рабочей дистанции,
положения микроскопа и выбранного режима света.
Цветовая температура источника находится примерно в диапазоне
5500–5700 K, а индекс цветопередачи заявлен на уровне
не менее 85%. Это позволяет получать яркое визуальное
поле без выраженного желтого оттенка традиционных источников освещения.
Большое световое пятно
Для общего освещения сравнительно широкой рабочей области.
Среднее световое пятно
Универсальный вариант для большинства повседневных манипуляций.
Малое световое пятно
Позволяет сконцентрировать освещение на более локальной зоне.
07
Светофильтры для разных клинических задач
В системе освещения AM-2000 предусмотрены режимы без фильтра,
а также оранжевый и зеленый светофильтры.
Они позволяют адаптировать освещение к конкретному этапу лечения.
Белый свет
Основной режим для общего осмотра, препарирования, эндодонтической
и другой клинической работы под микроскопом.
Оранжевый фильтр
Полезен при работе со светополимеризуемыми композитами,
поскольку уменьшает воздействие синей составляющей света
на фотополимеризуемый материал.
Зеленый фильтр
Повышает визуальный контраст сосудистых структур и может быть
полезен при работе с мягкими тканями и в хирургических процедурах.
08
Управление одной рукой и эргономика рабочего процесса
Конструкция AM-2000 предусматривает управление основными механическими
регулировками непосредственно возле головной части микроскопа.
Производитель отдельно выделяет возможность управления вариообъективом
большим пальцем, не убирая руку с рукоятки.
На практике это означает, что при изменении рабочей зоны врачу не обязательно
полностью прекращать манипуляцию ради настройки фокуса. Головку можно
позиционировать, удерживая микроскоп за рукоятку, одновременно корректируя
рабочее расстояние.
Минимум лишних движений
Основные регулировки находятся непосредственно рядом с оптическим блоком.
Внутренняя прокладка кабелей
Кабели проложены внутри конструкции, благодаря чему они меньше мешают
перемещению головки и делают рабочую зону визуально аккуратнее.
Балансировка
Система шарниров и опор предназначена для плавного позиционирования
микроскопа в необходимой точке рабочего пространства.
Модульная конструкция
Серия предусматривает установку дополнительных оптических,
видео- и монтажных компонентов.
09
В каких направлениях стоматологии используется операционный микроскоп
AM-2000 может использоваться в разных направлениях стоматологии,
где требуется увеличенное изображение и направленное освещение.
Конкретный протокол применения всегда определяется врачом и характером
клинической ситуации.
ЭНДОДОНТИЯ
Работа с системой корневых каналов
Увеличение помогает при поиске устьев каналов, контроле
эндодонтического доступа, осмотре стенок полости и работе
со сложной анатомией корневой системы.
ТЕРАПИЯ
Реставрационная стоматология
Под увеличением легче контролировать границы препарирования,
состояние тканей зуба и качество отдельных этапов
реставрационной процедуры.
ХИРУРГИЯ
Микрохирургические манипуляции
Оптическое увеличение и сфокусированное освещение позволяют
врачу лучше различать небольшие анатомические структуры
операционного поля.
ПАРОДОНТОЛОГИЯ
Работа с мягкими тканями
Возможность детального наблюдения рабочей зоны полезна при
процедурах, требующих точной работы с небольшими участками тканей.
ДИАГНОСТИЧЕСКИЙ КОНТРОЛЬ
Осмотр под увеличением
Высокая кратность может применяться для дополнительного
визуального изучения трещин, краев реставраций и других
мелких структур.
ОБУЧЕНИЕ
Фото- и видеодокументирование
При оснащении камерой изображения можно использовать
для документирования клинических случаев, демонстрации
этапов лечения и профессионального обучения.
10
Фото- и видеосистема ALL-CAM — дополнительная возможность AM-2000
Для серии AM-2000 предусмотрены специализированные системы цифровой
визуализации ALL-CAM2 и ALL-CAM4.
Камера не является обязательной частью каждой комплектации,
поэтому наличие конкретной системы необходимо уточнять для выбранного исполнения.
ALL-CAM2
FULL HD
Система на базе CMOS-сенсора Sony с записью видео
Full HD 1080p до 60 кадров/с.
- фотосъемка;
- видеозапись;
- стоп-кадр;
- автоматическая экспозиция;
- настройка баланса белого;
- воспроизведение записанных материалов;
- передача изображения по HDMI;
- беспроводная передача изображения;
- сохранение файлов на внешний USB-накопитель.
ALL-CAM4
4K
Более производительный вариант цифровой системы
с разрешением изображения до 4K 3840×2160.
- фото высокой детализации;
- запись видео 4K;
- остановка изображения;
- регулировка параметров изображения;
- HDMI-передача изображения;
- Wi-Fi передача данных;
- хранение информации на USB-носителе;
- возможность демонстрации изображения на внешнем мониторе.
Цифровая камера полезна не только для архива. Вывод изображения
на монитор позволяет демонстрировать рабочую область ассистенту,
использовать записи для разбора клинических случаев и сохранять
последовательность этапов лечения.
11
Несколько вариантов установки микроскопа в кабинете
Серия ALLTION AM-2000 может использоваться с различными системами крепления.
Это позволяет подобрать конфигурацию под площадь кабинета,
расположение стоматологической установки и особенности организации
рабочего пространства.
Мобильная напольная стойка
Стационарное напольное крепление
Потолочное крепление
Верхнее настенное крепление
Нижнее настенное крепление
Настольный вариант
Наиболее универсальным решением является мобильная напольная стойка:
оборудование можно перемещать в пределах кабинета и устанавливать
рядом с нужной стоматологической установкой. Потолочный или настенный
монтаж, напротив, освобождает площадь пола, но требует заранее
продуманного расположения оборудования.
12
Возможности расширения конфигурации
AM-2000 представляет собой не только базовый оптический блок.
Архитектура серии предусматривает подключение дополнительных компонентов,
благодаря чему микроскоп можно адаптировать под более сложные
клинические и образовательные задачи.
Камеры ALL-CAM
Возможность оснащения системой цифрового фото- и видеодокументирования.
Делитель луча
Используется в конфигурациях, где требуется передать оптическое
изображение на дополнительное устройство.
Ассистентская оптика
Для совместного визуального контроля рабочей области
оператором и ассистентом.
Оптические удлинители
Дополнительные элементы помогают изменить положение
бинокулярной части относительно оптической головки.
Поворотные устройства
Расширяют возможности позиционирования оптической системы
относительно рабочей области.
Маятниковая система
Дополнительная конфигурация может использоваться для изменения
направления оптической оси при сохранении более стабильной посадки врача.
13
Основные технические характеристики ALLTION AM-2000
Параметры серии могут различаться в зависимости от установленного
объектива, бинокуляра, камеры и типа крепления. Ниже собраны
основные характеристики платформы AM-2000.
| Тип оборудования |
Операционный стоматологический микроскоп |
| Система увеличения |
Ручная, 5-ступенчатая |
| Увеличение с объективом F250 |
3,4× / 5,3× / 8,5× / 13,6× / 21× |
| Оптическая технология |
Апохроматическая оптика |
| Вариообъектив |
В зависимости от конфигурации: приблизительно
200–310 мм или 250–430 мм
|
| Фиксированный объектив |
F250 — одна из доступных конфигураций |
| Бинокуляр |
Доступны регулируемые бинокулярные системы,
включая вариант с наклоном 0–180°
|
| Межзрачковое расстояние |
50–75 мм |
| Окуляры |
Широкопольные; конкретный тип зависит от комплектации
|
| Диоптрийная коррекция |
Предусмотрена индивидуальная регулировка |
| Источник освещения |
Светодиодный LED |
| Освещенность |
До 80 000 лк для конфигурации с фиксированным объективом F250
|
| Цветовая температура |
Около 5500–5700 K в зависимости от спецификации исполнения |
| Индекс цветопередачи |
≥85% |
| Световое пятно |
Большое / среднее / малое |
| Светофильтры |
Оранжевый и зеленый |
| Фото/видео |
Опционально: цифровые системы ALL-CAM2 / ALL-CAM4
|
| ALL-CAM2 |
Full HD 1080p, до 60 кадров/с |
| ALL-CAM4 |
4K, до 3840×2160 |
| Тип установки |
Напольная мобильная либо другие варианты крепления
в зависимости от выбранной комплектации
|
| Дополнительные варианты монтажа |
Потолочный, настенный, стационарный напольный,
настольный
|
| Питание |
Адаптер AC 100–240 В, 50/60 Гц |
Важно: AM-2000 выпускается в нескольких исполнениях.
Объектив, бинокуляр, камера, система крепления и дополнительная
оптика могут отличаться. При формировании конкретной поставки
необходимо ориентироваться на спецификацию выбранной комплектации.
14
Как микроскоп встраивается в рабочий процесс врача
ЭТАП 01
Позиционирование
Микроскоп подводится к рабочей области, после чего врач
подбирает положение головки и бинокуляра.
ЭТАП 02
Фокусировка
Рабочая дистанция корректируется объективом или вариообъективом
в зависимости от установленной конфигурации.
ЭТАП 03
Выбор кратности
Для общего обзора используется меньшая ступень, а для
детального контроля — более высокая.
ЭТАП 04
Документирование
При установленной камере врач может фиксировать отдельные
изображения или записывать ход процедуры.
15
Почему рабочее расстояние и эргономика так важны
При традиционной работе без микроскопа стоматолог нередко приближает
голову к пациенту, чтобы лучше рассмотреть рабочую область.
При длительных процедурах такая посадка может создавать дополнительную
нагрузку на мышцы шеи и спины.
Концепция работы с операционным микроскопом иная: сначала врач
настраивает кресло, положение пациента, бинокуляр и рабочую дистанцию,
после чего наблюдает рабочую зону через оптическую систему.
Вариообъектив расширяет возможности такой настройки, потому что
определенное изменение фокуса возможно без значительного изменения
положения врача.
Именно поэтому при выборе стоматологического микроскопа необходимо
оценивать не только максимальную кратность увеличения. Не менее важны
диапазон рабочего расстояния, конструкция бинокуляра, подвижность
оптической головки, система балансировки и расположение органов управления.
16
Что необходимо учитывать при выборе комплектации AM-2000
Поскольку ALLTION AM-2000 является модульной системой, две внешне похожие
версии микроскопа могут заметно различаться по оснащению. Перед выбором
конкретной конфигурации имеет смысл определить, какие возможности
действительно нужны врачу.
-
Фиксированный или вариообъектив.
Вариообъектив дает больше свободы при изменении рабочей дистанции.
-
Диапазон рабочего расстояния.
Его необходимо подбирать с учетом рабочей позиции врача
и организации кабинета.
-
Тип бинокуляра.
Регулируемая конструкция дает больше возможностей для индивидуальной посадки.
-
Фото- и видеосистема.
Камера необходима тем специалистам, которые планируют вести
цифровой архив клинических случаев или выводить изображение на монитор.
-
Система крепления.
Для одного кабинета удобна мобильная стойка, для другого —
потолочное или настенное размещение.
-
Дополнительная оптика.
Ассистентский тубус, делитель луча и дополнительные адаптеры
необходимы не каждому врачу и выбираются под конкретные задачи.
17
Частые вопросы об ALLTION AM-2000
Какое увеличение у ALLTION AM-2000?
Микроскоп имеет ручную пятиступенчатую систему увеличения.
Для конфигурации с объективом F250 производитель указывает
значения 3,4×, 5,3×, 8,5×, 13,6× и 21×. В других
оптических конфигурациях итоговая кратность может отличаться.
Есть ли у AM-2000 вариообъектив?
Да. Для серии предусмотрены вариообъективы с различными
диапазонами рабочего расстояния. Также существуют
конфигурации с фиксированным объективом F250.
Можно ли использовать микроскоп в эндодонтии?
Да, операционные стоматологические микроскопы широко
используются в эндодонтической практике, где особенно
важны увеличение, яркое освещение и возможность
рассматривать небольшие структуры рабочей области.
Есть ли встроенная камера?
Наличие камеры зависит от комплектации. Для серии AM-2000
предусмотрены системы ALL-CAM2 и ALL-CAM4.
Поэтому перед выбором оборудования необходимо проверить,
входит ли камера в конкретную спецификацию.
Поддерживает ли AM-2000 запись видео 4K?
Такая возможность предусмотрена при оснащении
цифровой системой ALL-CAM4. Для более простой конфигурации
ALL-CAM2 предусмотрена запись Full HD.
Для чего нужен оранжевый фильтр?
Оранжевый фильтр применяется при работе с фотополимерными
материалами: он уменьшает синюю составляющую освещения
и помогает снизить риск преждевременной полимеризации
композита во время моделирования.
Для чего используется зеленый фильтр?
Зеленый фильтр повышает визуальный контраст сосудистых
структур и может использоваться при работе с мягкими тканями.
Можно ли установить AM-2000 не на напольную стойку?
Да. Для серии предусмотрены различные варианты установки,
включая потолочное, настенное, стационарное напольное
и настольное крепление. Конкретный вариант выбирается
отдельно в зависимости от конфигурации кабинета.
ALLTION AM-2000 — универсальная платформа для работы под увеличением
Стоматологический микроскоп ALLTION AM-2000
сочетает пятиступенчатую систему увеличения, апохроматическую оптику,
регулируемую бинокулярную систему, мощное LED-освещение,
светофильтры и возможность изменения рабочего расстояния
при использовании вариообъектива.
Модель подходит специалистам, которым нужен полноценный операционный
микроскоп для ежедневной клинической работы с возможностью дальнейшего
расширения системы. В зависимости от задач AM-2000 можно дополнить
цифровой камерой, системой ассистентской визуализации, дополнительной
оптикой и выбрать подходящий вариант крепления.
Главное преимущество такой конфигурации заключается не только
в максимальной кратности увеличения, а в совокупности параметров:
качестве оптического изображения, направленном освещении,
возможности регулировать рабочую дистанцию и способности
адаптировать положение микроскопа под рабочую позу врача.
Запчасти стоматологические
Запчасти для установок
Дополнительные запчасти
Запчасти по производителям
Установки стоматологические
По производителю
Аспираторы стоматологические
Компрессоры стоматологические
Стерилизация и дезинфекция
Рентгендиагностика
Зуботехническое оборудование
Наконечники и микромоторы
Светильники стоматологические
Услуги
Подменное оборудование (Б/У)
Б\У оборудование и запчасти
В корзину
Купить в 1 клик
Рассчитать доставку
Под заказ
Сравнение
В избранное
